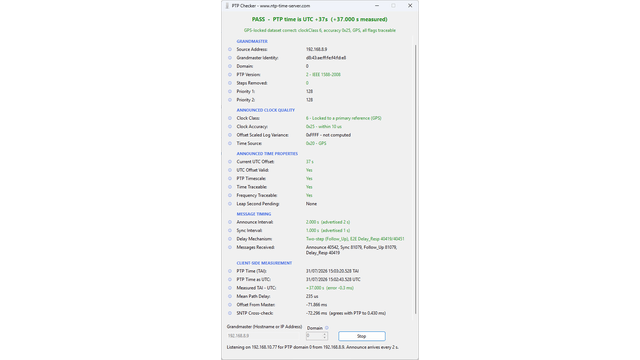

Pemeriksa PTP

Alat ini menjana laporan lengkap tentang grandmaster anda, termasuk kelas jam yang diumumkan, ketepatan jam dan sumber masa, sifat masa yang diumumkan, pemasaan mesej, serta ofset dan lengah laluan yang diukur dari sudut pandangan klien.

Setiap bacaan disemak silang dengan pertanyaan SNTP yang bebas, supaya anda boleh mengesahkan bahawa skala masa PTP benar-benar berjalan pada ofset yang betul daripada UTC.

Grandmaster:

• Alamat sumber : Alamat IP yang benar-benar menjadi punca ketibaan mesej Announce.
• Identiti grandmaster : Identiti jam lapan bait bagi grandmaster, biasanya diterbitkan daripada alamat MAC-nya.
• Domain : Nombor domain PTP, dari 0 hingga 255. Setiap domain ialah sistem masa yang bebas pada rangkaian yang sama.
• Versi PTP : Versi protokol yang digunakan. Versi 2 ialah IEEE 1588-2008.
• Steps Removed : Bilangan jam sempadan antara klien dan grandmaster. Sifar bermakna grandmaster didengar secara terus.
• Keutamaan 1 : Penentu pertama yang digunakan oleh algoritma jam induk terbaik, dari 0 hingga 255. Nilai yang lebih rendah menang. Nilai lalai ialah 128.
• Keutamaan 2 : Penentu terakhir yang digunakan oleh algoritma jam induk terbaik, dari 0 hingga 255. Nilai yang lebih rendah menang. Nilai lalai ialah 128.

Kualiti jam yang diumumkan:

• Kelas jam : Menunjukkan cara grandmaster kini boleh dijejaki kepada suatu rujukan.
  • 6 : Terkunci pada rujukan utama seperti GPS.
  • 7 : Dalam mod tahanan, setelah sebelum ini terkunci pada rujukan utama.
  • 13 : Terkunci pada rujukan khusus aplikasi.
  • 14 : Dalam mod tahanan, setelah sebelum ini terkunci pada rujukan khusus aplikasi.
  • 52 dan 58 : Dalam mod tahanan dan di luar spesifikasi.
  • 248 : Lalai. Jam berjalan bebas dan tidak boleh dijejaki kepada mana-mana rujukan.
  • 255 : Hamba sahaja.
• Ketepatan jam : Anggaran grandmaster sendiri tentang sejauh mana ia hampir dengan rujukannya.
  • 0x20 : Dalam lingkungan 25 ns.
  • 0x21 : Dalam lingkungan 100 ns.
  • 0x22 : Dalam lingkungan 250 ns.
  • 0x23 : Dalam lingkungan 1 us.
  • 0x24 : Dalam lingkungan 2.5 us.
  • 0x25 : Dalam lingkungan 10 us.
  • 0x26 : Dalam lingkungan 25 us.
  • 0x27 : Dalam lingkungan 100 us.
  • 0x28 : Dalam lingkungan 250 us.
  • 0x29 : Dalam lingkungan 1 ms.
  • 0x2A : Dalam lingkungan 2.5 ms.
  • 0x2B : Dalam lingkungan 10 ms.
  • 0xFE : Tidak diketahui.
• Offset Scaled Log Variance : Ukuran kestabilan jam grandmaster. Nilai 0xFFFF bermakna grandmaster tidak mengiranya.
• Sumber masa : Jenis rujukan yang digunakan oleh grandmaster.
  • 0x10 : Jam atom.
  • 0x20 : GPS atau GNSS lain.
  • 0x30 : Radio daratan.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Ditetapkan secara manual.
  • 0x90 : Lain-lain.
  • 0xA0 : Pengayun dalaman.

Sifat masa yang diumumkan:

• Ofset UTC semasa : Bilangan saat TAI mendahului UTC. Ia ialah 37 saat pada masa penulisan.
• Ofset UTC sah : Sama ada grandmaster menegaskan bahawa ofset UTC yang diumumkannya adalah betul.
• Skala masa PTP : Sama ada grandmaster mengedarkan skala masa PTP, iaitu TAI, dan bukannya skala masa tempatan yang sewenang-wenangnya.
• Masa boleh dijejaki : Sama ada masa yang diedarkan boleh dijejaki kepada rujukan utama.
• Frekuensi boleh dijejaki : Sama ada frekuensi yang diedarkan boleh dijejaki kepada rujukan utama.
• Saat lompat menunggu : Sama ada saat lompat diumumkan untuk penghujung hari semasa, dan ke arah mana. Minit terakhir hari itu akan mempunyai 61 atau 59 saat.

Pemasaan mesej:

• Selang Announce : Selang yang diukur antara mesej Announce, dipaparkan bersama selang yang diumumkan oleh grandmaster. Nilai lalai ialah 2 saat.
• Selang Sync : Selang yang diukur antara mesej Sync, dipaparkan bersama selang yang diumumkan oleh grandmaster. Nilai lalai ialah 1 saat.
• Mekanisme lengah : Sama ada grandmaster beroperasi satu langkah atau dua langkah, dan sama ada lengah laluan diukur hujung ke hujung atau rakan ke rakan.
  • Satu langkah : Mesej Sync membawa cap masa penghantarannya sendiri.
  • Dua langkah : Cap masa penghantaran menyusul dalam mesej Follow_Up yang berasingan.
  • E2E : Lengah laluan diukur hingga ke grandmaster menggunakan Delay_Req dan Delay_Resp.
  • P2P : Lengah laluan diukur pautan demi pautan menggunakan Pdelay_Req dan Pdelay_Resp.
• Mesej diterima : Kiraan berterusan bagi setiap jenis mesej yang diterima semasa ujian, yang akan menunjukkan sebarang jurang atau kehilangan dalam pertukaran masa.

Pengukuran di pihak klien:

• Masa PTP (TAI) : Masa yang diperoleh daripada grandmaster, pada skala masa PTP.
• Masa PTP sebagai UTC : Masa yang sama ditukar kepada UTC menggunakan ofset UTC yang diumumkan.
• TAI - UTC yang diukur : Ofset antara kedua-dua skala masa sebagaimana yang benar-benar diukur, berserta ralat berbanding nilai yang diumumkan. Ini akan mendedahkan grandmaster yang mengumumkan ofset UTC yang salah.
• Lengah laluan purata : Lengah rangkaian sehala purata antara grandmaster dan klien, dikira daripada pertukaran Sync dan Delay_Resp.
• Ofset daripada induk : Ofset jam tempatan berbanding grandmaster, setelah lengah laluan purata ditolak.
• Semakan silang SNTP : Pengukuran SNTP yang bebas bagi hos yang sama, dan sejauh mana ia sepadan dengan keputusan PTP. Percanggahan yang besar menunjukkan masalah pada grandmaster dan bukannya pada rangkaian.
